Όρια συναγερμού κραδασμών ανά τρόπο λειτουργίας για μηχανήματα μεταβλητής ταχύτητας και φορτίου
Ένα σταθερό όριο κραδασμών προϋποθέτει ένα μηχάνημα που δουλεύει πάντα το ίδιο. Όταν όμως οι στροφές και το φορτίο αλλάζουν συνεχώς, το ίδιο αυτό όριο γεννά από τη μία ψευδοσυναγερμούς και από την άλλη αφήνει πρώιμες βλάβες να περνούν απαρατήρητες. Η μέθοδος που περιγράφεται εδώ αναγνωρίζει αυτόματα τους τρόπους λειτουργίας κάθε μηχανήματος και μαθαίνει, για τον καθένα ξεχωριστά, πώς μοιάζουν οι κραδασμοί του όταν είναι υγιές, ώστε να πιάνει μια αλλαγή στην εικόνα τους πριν αυτή φανεί στη συνολική στάθμη.
Στα περιστρεφόμενα μηχανήματα, η σοβαρότητα των κραδασμών κρίνεται συνήθως με βάση το πρότυπο ISO 20816, τον διάδοχο του γνωστού ISO 10816: η συνολική στάθμη κραδασμών, δηλαδή η τιμή RMS της ταχύτητας που όλοι κοιτούν πρώτη, συγκρίνεται με σταθερά όρια και κατατάσσεται σε ζώνες, από την ικανοποιητική λειτουργία ως τη μη αποδεκτή. Τα όρια αυτά είναι ένα μόνο κομμάτι ενός ευρύτερου πλαισίου προτύπων για την παρακολούθηση κατάστασης: τις γενικές αρχές τις καλύπτει το ISO 17359, ενώ για τους κραδασμούς ειδικότερα (μέτρηση και διάγνωση) υπάρχει το ISO 13373. Στην πράξη όμως, οι συναγερμοί προστασίας στήνονται σχεδόν πάντα πάνω σε αυτό το όριο της συνολικής στάθμης. Για ένα μηχάνημα που δουλεύει ουσιαστικά με σταθερές στροφές και σταθερό φορτίο, η λογική αυτή είναι απλή και αποτελεσματική: ένας αξιόπιστος αριθμός ανά σημείο μέτρησης αρκεί για να περιγράψει την κατάστασή του, κι ένα όριο για να το προστατεύσει.
Όταν όμως οι στροφές και το φορτίο μεταβάλλονται, η ίδια λογική χάνει μεγάλο μέρος της αξίας της. Μια αντλία τροφοδοσίας λέβητα με ρυθμιστή στροφών (inverter), ένας συμπιεστής που μετακινείται ανάμεσα σε σημεία λειτουργίας, ή οποιοδήποτε μηχάνημα ακολουθεί τη ζήτηση της παραγωγής, δίνει κραδασμούς που αλλάζουν μαζί με τις συνθήκες, ακόμη κι όταν το μηχάνημα είναι απολύτως υγιές. Ένα ενιαίο όριο στη συνολική στάθμη δεν έχει κανέναν τρόπο να ξεχωρίσει αυτή τη φυσιολογική διακύμανση από μια πραγματική φθορά.
Γιατί ένα ενιαίο όριο αποτυγχάνει όταν στροφές και φορτίο αλλάζουν
Σε ένα μηχάνημα όπου οι στροφές και το φορτίο αλλάζουν, το σταθερό συνολικό όριο αποτυγχάνει με δύο αντίθετους μεταξύ τους τρόπους, και το ένα πρόβλημα τροφοδοτεί το άλλο.
Από τη μία, είναι υπερβολικά ευαίσθητο στο πώς δουλεύει το μηχάνημα. Όσο πιο γρήγορα γυρίζει (και συχνά, όσο μεγαλύτερο φορτίο σηκώνει), τόσο πιο έντονοι είναι οι κραδασμοί σε όλο το φάσμα, δηλαδή σε όλο το εύρος των συχνοτήτων: η συνολική στάθμη ανεβαίνει χωρίς να φταίει τίποτα. Ένα όριο αρκετά χαμηλό ώστε να έχει νόημα στις χαμηλές στροφές παραβιάζεται κάθε φορά που το μηχάνημα απλώς ανεβάζει ταχύτητα. Στην πράξη, αυτό αντιμετωπίζεται με ανέβασμα του ορίου ή με σίγαση του καναλιού, που σημαίνει στην ουσία κατάργηση της προστασίας που υποτίθεται ότι πρόσφερε ο συναγερμός.
Από την άλλη, είναι ανεπαρκώς ευαίσθητο στις πρώιμες βλάβες. Μια βλάβη στο ξεκίνημά της (μια φθορά σε ρουλεμάν, ένα πρόβλημα που μόλις αρχίζει στα δόντια ενός γραναζιού, μια χαλάρωση στα πρώτα της στάδια) συγκεντρώνει την ενέργειά της σε μια στενή περιοχή συχνοτήτων, που καθορίζεται από τη γεωμετρία της ίδιας της βλάβης. Αυτή η κορυφή μπορεί να πολλαπλασιαστεί, ενώ η συνολική RMS (ένα άθροισμα πάνω σε ολόκληρο το φάσμα) σχεδόν δεν κουνιέται. Το να αξιολογείς ένα μηχάνημα μόνο από τη συνολική του RMS είναι σαν να κρίνεις μια χορωδία από τη συνολική της ένταση: μια φωνή που ξεφεύγει από τον τόνο μετά βίας αλλάζει την ένταση, ξεχωρίζει όμως αμέσως μόλις ακούσεις τις φωνές χωριστά. Ώσπου η συνολική στάθμη να φτάσει σε ζώνη συναγερμού, η βλάβη έχει πάψει προ πολλού να είναι πρώιμη.
Και τα δύο προβλήματα δένουν μεταξύ τους: ανεβάζοντας το όριο για να γλιτώσεις τους ψευδοσυναγερμούς, χάνεις κι άλλη ευαισθησία ακριβώς εκεί που μετράει: στη στενή κορυφή που μεγαλώνει. Κανένα μεμονωμένο συνολικό όριο δεν λύνει και τα δύο ταυτόχρονα.

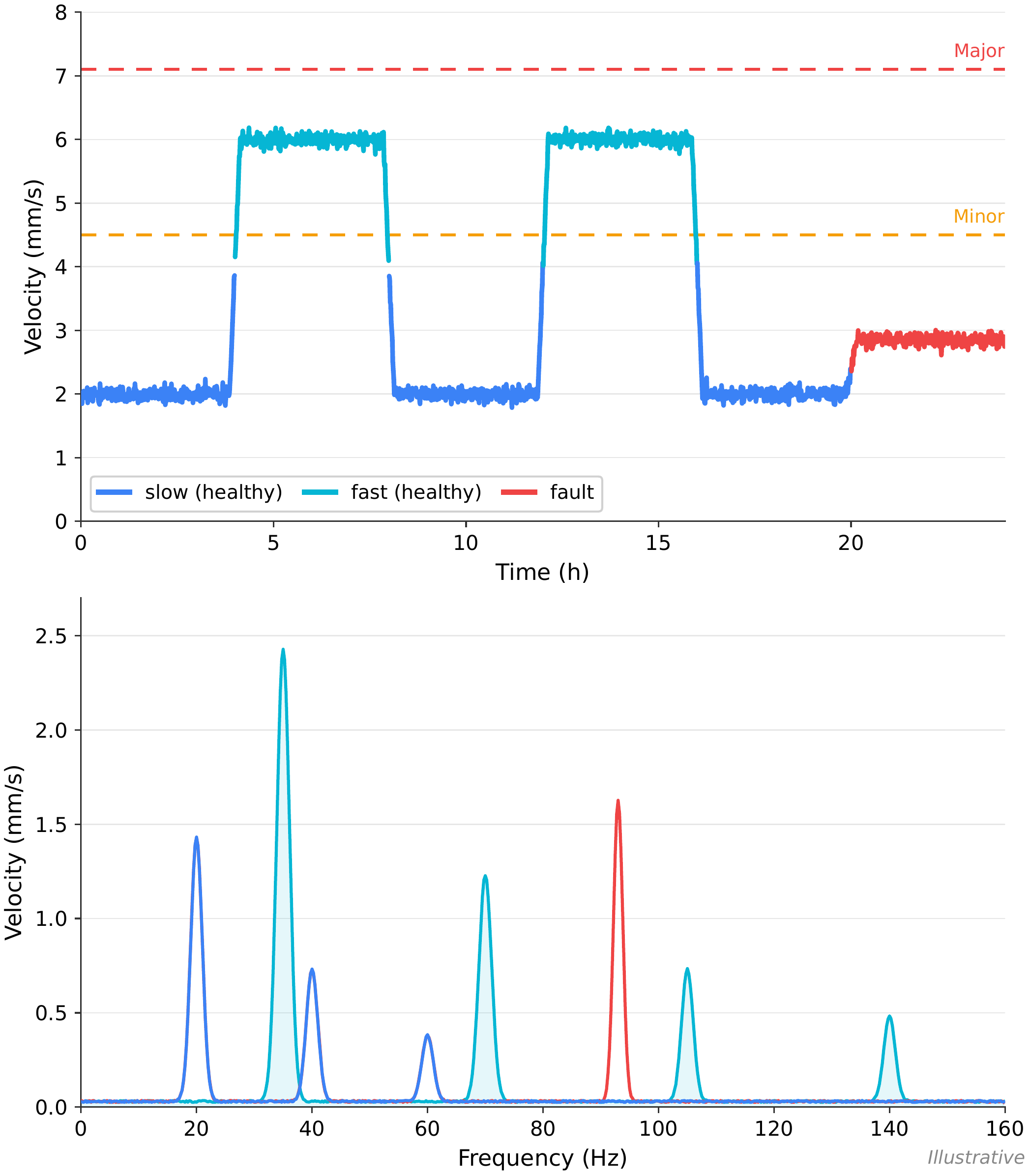

Σχήμα 1. Ένα ενιαίο σταθερό όριο συναγερμού αποτυγχάνει με δύο αντίθετους τρόπους σε ένα μηχάνημα μεταβλητής ταχύτητας. Επάνω: η συνολική στάθμη (η τιμή RMS της ταχύτητας) ξεπερνά το όριο όταν το υγιές μηχάνημα δουλεύει σε υψηλές στροφές (ψευδοσυναγερμός), ενώ μια βλάβη που εξελίσσεται την ανεβάζει ελάχιστα: μένει κάτω από το όριο και περνά απαρατήρητη. Κάτω: στο φάσμα, οι υγιείς κορυφές μετατοπίζονται μαζί με τις στροφές, ενώ η βλάβη εμφανίζεται ως στενή κορυφή που η συνολική στάθμη δεν μπορεί να «δει».
Μια μέθοδος σε δύο βήματα
Η μέθοδος απαντά αντικαθιστώντας το ένα, καθολικό όριο με δύο βήματα. Στο πρώτο, αναγνωρίζει σε ποιον τρόπο λειτουργίας ανήκει η κάθε μέτρηση. Στο δεύτερο, συγκρίνει το φάσμα της μέτρησης με μια αναφορά (μια αποτύπωση του πώς μοιάζει το υγιές φάσμα σε αυτόν ακριβώς τον τρόπο λειτουργίας), αντί για ένα ενιαίο όριο απλωμένο σε όλο το εύρος λειτουργίας του μηχανήματος.
Στην πράξη, για κάθε μέτρηση γίνονται τέσσερα πράγματα: υπολογίζεται το φάσμα και οι στροφές του άξονα· η μέτρηση κατατάσσεται σε έναν τρόπο λειτουργίας· επιλέγεται η αναφορά αυτού του τρόπου λειτουργίας· και το φάσμα συγκρίνεται, κορυφή προς κορυφή, με τα όριά της. Αν κάποια κορυφή βρεθεί πάνω από το όριό της, σηκώνεται έγκαιρα μια ένδειξη, και η συχνότητα στην οποία συνέβη η υπέρβαση δείχνει τον πιθανό τύπο της βλάβης.
Πώς αναγνωρίζονται οι τρόποι λειτουργίας
Το πρώτο βήμα ομαδοποιεί τις μετρήσεις ανάλογα με τις συνθήκες λειτουργίας. Δεν χρειάζεται κάποιος μηχανικός να ορίσει με το χέρι παράθυρα στροφών ή φορτίου (κάτι δύσκολο να ρυθμιστεί σωστά και να συντηρηθεί όταν τα μηχανήματα είναι δεκάδες)· οι τρόποι λειτουργίας προκύπτουν μόνοι τους, από τα ίδια τα δεδομένα.
Η ομαδοποίηση βασίζεται στις στροφές του άξονα, και η επιλογή αυτή δεν είναι τυχαία. Οι στροφές δείχνουν πόσο γρήγορα δουλεύει το μηχάνημα, όχι αν είναι υγιές. Αν η ομαδοποίηση βασιζόταν σε ένα μέγεθος που επηρεάζεται από την υγεία του μηχανήματος, όπως η συνολική στάθμη κραδασμών, μια βλάβη που εξελίσσεται θα μπορούσε σιγά σιγά να το παρασύρει, ώσπου η μετατόπιση να περάσει για νέος τρόπος λειτουργίας, κρύβοντας ακριβώς τη φθορά που την προκάλεσε. Με τις στροφές αυτό δεν συμβαίνει: μια βλάβη αλλάζει το φάσμα μέσα στον τρόπο λειτουργίας, δεν μεταφέρει όμως το μηχάνημα σε καινούριο.
Οι τρόποι λειτουργίας μαθαίνονται αυτόματα από υγιείς μετρήσεις, την ώρα που το μηχάνημα δουλεύει κανονικά. Το πόσοι θα είναι δεν προκαθορίζεται (προκύπτει από τα δεδομένα) και κρατιούνται μόνο τα σταθερά, επαναλαμβανόμενα σημεία λειτουργίας: ένα στιγμιαίο πέρασμα από μια ενδιάμεση κατάσταση απορρίπτεται, δεν γίνεται τρόπος λειτουργίας. Μια αντλία που δουλεύει σε δύο επίπεδα ζήτησης δίνει δύο τρόπους λειτουργίας· ένα μηχάνημα με πιο μεταβλητή λειτουργία, περισσότερους. Κάθε τρόπος λειτουργίας αποκτά τη δική του αναφορά, ώστε κάθε μέτρηση να συγκρίνεται πάντα με υγιή δεδομένα από παρόμοιες συνθήκες. Όλα αυτά γίνονται στο παρασκήνιο, για την επιλογή της σωστής αναφοράς· οι τρόποι λειτουργίας δεν εμφανίζονται στον χειριστή ως ετικέτες.
Το να αξιολογείς ένα μηχάνημα μόνο από τη συνολική του RMS είναι σαν να κρίνεις μια χορωδία από τη συνολική της ένταση.
Ένα όριο για κάθε κορυφή και η βαθμίδα Elevated
Μέσα σε κάθε τρόπο λειτουργίας, το δεύτερο βήμα μαθαίνει το υγιές φάσμα με λεπτομέρεια και παρακολουθεί τη μορφή του, όχι έναν μόνο συγκεντρωτικό αριθμό.
Η αναφορά κάθε τρόπου λειτουργίας χτίζεται από ένα ιστορικό υγιών μετρήσεων. Το μέσο υγιές φάσμα χωρίζεται σε στενά παράθυρα, ένα γύρω από κάθε κορυφή, και κάθε παράθυρο παίρνει το δικό του όριο συναγερμού, ανάλογα με το πόσο μεταβάλλεται φυσιολογικά η συγκεκριμένη κορυφή στο υγιές ιστορικό: πιο χαλαρό εκεί όπου η κορυφή κυμαίνεται από τη φύση της, πιο σφιχτό εκεί όπου είναι σταθερή, με μια στάθμη θορύβου κάτω από την οποία δεν μπαίνει όριο. Το αποτέλεσμα είναι ένα σύνολο ορίων που ακολουθεί το πραγματικό σχήμα του φάσματος: ένα περίγραμμα λίγο πάνω από κάθε κορυφή, αντί για μια επίπεδη οροφή ίδια παντού. Η ιδέα του ορίου που ακολουθεί το φάσμα δεν είναι καινούρια στην ανάλυση κραδασμών· το καινούριο εδώ είναι ότι τέτοια όρια υπολογίζονται χωριστά για κάθε τρόπο λειτουργίας που έχει αναγνωριστεί αυτόματα. Κι επειδή κάθε τρόπος λειτουργίας καλύπτει ένα στενό μόνο εύρος στροφών, οι κορυφές δεν μετακινούνται αισθητά μέσα του, οπότε τα όρια μένουν σφιχτά, χωρίς να χρειάζεται στροφόμετρο ή άλλο πρόσθετο σήμα από τον άξονα, κάτι που πολλές εγκαταστάσεις έτσι κι αλλιώς δεν διαθέτουν.
Από εκεί και πέρα, κάθε νέα μέτρηση συγκρίνεται κορυφή προς κορυφή με τα όρια του δικού της τρόπου λειτουργίας. Όταν μια κορυφή ξεπεράσει το δικό της όριο ενώ το υπόλοιπο φάσμα μένει στη θέση του (μια συχνότητα βλάβης εδράνου που ανεβαίνει, για παράδειγμα), η μέτρηση επισημαίνεται. Κι επειδή κρίνεται η μορφή σε στενή ζώνη, όχι η συνολική ενέργεια, η επισήμανση έρχεται όσο η συνολική RMS είναι ακόμη χαμηλή, άνετα μέσα στα αποδεκτά όρια.
Μόλις χτιστεί, η αναφορά «παγώνει»: μια αργή φθορά δεν μπορεί να ανεβάζει σταδιακά τα όρια και να απορροφά ακριβώς τη μεταβολή που εκείνα υπάρχουν για να πιάσουν. Ύστερα από μια επισκευή, η αναφορά ξαναχτίζεται από την ημερομηνία που θα ορίσει ο χρήστης και έπειτα, ώστε να αποτυπώνει το μηχάνημα όπως είναι μετά τη συντήρηση, όχι το παρελθόν του.
Η ένδειξη αυτή έχει δικό της όνομα και δική της θέση: είναι η κατάσταση Elevated («Αυξημένο»), κάτω από τα καθιερωμένα επίπεδα συναγερμού Minor και Major. Η Elevated δεν σημαίνει «σταματήστε το μηχάνημα»· σημαίνει ότι η εικόνα των κραδασμών έχει απομακρυνθεί από το υγιές μοτίβο του συγκεκριμένου τρόπου λειτουργίας, αρκετά ώστε να αξίζει μια επιθεώρηση, όσο η επέμβαση κοστίζει ακόμη λίγα. Στην πράξη, αυτό αλλάζει την καθημερινότητα του αναλυτή: αντί να κυνηγά ψευδοσυναγερμούς κάθε φορά που αλλάζουν οι στροφές ή το φορτίο, ή να πιάνει τη βλάβη μόνο όταν έχει πια φτάσει σε ζώνη συναγερμού, έχει μπροστά του μια έγκαιρη ένδειξη, δεμένη με συγκεκριμένη συχνότητα, και τον χρόνο να επιθεωρήσει στην επόμενη προγραμματισμένη στάση. Η μέθοδος δεν καταργεί το ISO 20816· το συμπληρώνει. Τα επίπεδα Minor και Major μένουν ως έχουν, και η Elevated προσθέτει από κάτω τους μια πιο πρώιμη βαθμίδα.

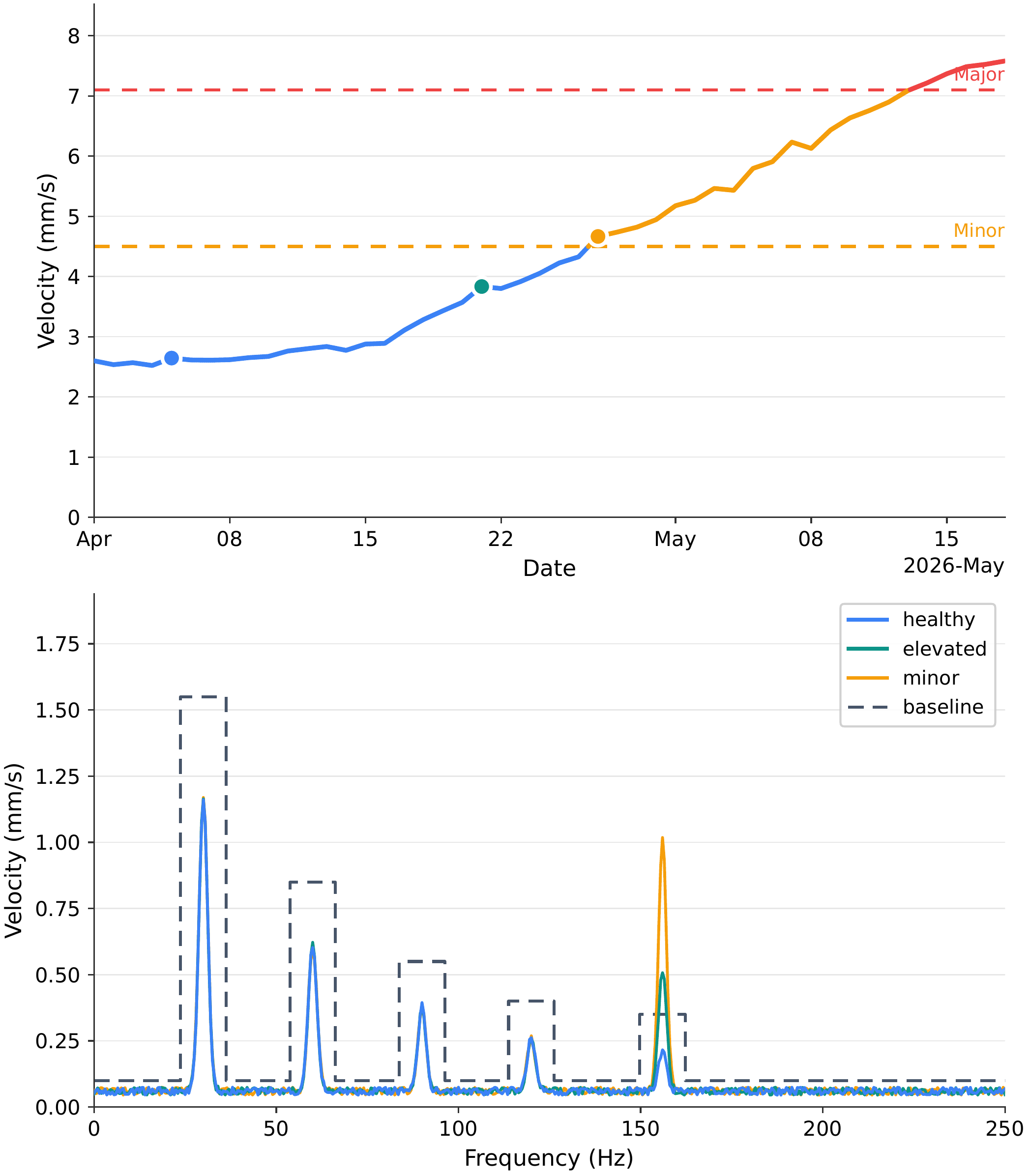

Σχήμα 2. Επάνω: καθώς η συνολική RMS ανεβαίνει προς τις ζώνες συναγερμού Minor και Major, το όριο ανά κορυφή ενεργοποιεί την κατάσταση Elevated ενώ η συνολική στάθμη είναι ακόμη κάτω από το Minor: μια έγκαιρη προειδοποίηση. Κάτω: φάσματα στα στάδια «healthy», «elevated» και «minor», σε σύγκριση με το εκμαθημένο όριο ανά κορυφή («baseline»)· μια στενή κορυφή ξεπερνά το όριό της καθώς η κατάσταση εξελίσσεται: μια παρατηρημένη μεταβολή στην εικόνα του φάσματος, όχι επιβεβαιωμένη βλάβη.
Τι μαρτυρά η συχνότητα της υπέρβασης
Μια υπέρβαση εντοπίζεται σε συγκεκριμένη συχνότητα και δεν χάνεται μέσα σε ένα άθροισμα. Αυτό σημαίνει ότι κουβαλά διαγνωστική πληροφορία που η συνολική στάθμη δεν έχει. Κάθε τύπος βλάβης εμφανίζεται σε χαρακτηριστικές συχνότητες που υπολογίζονται: οι βλάβες ρουλεμάν στις χαρακτηριστικές συχνότητες του δακτυλίου κύλισης, των σφαιρών και του κλωβού, συχνά με πλευρικές ζώνες· η αζυγοσταθμία και η κακή ευθυγράμμιση στις στροφές του άξονα και στο διπλάσιό τους· η μηχανική χαλάρωση ως σειρά από αρμονικές των στροφών. Αντιστοιχίζοντας τη συχνότητα της υπέρβασης σε αυτές τις γνωστές υπογραφές, η μέθοδος δείχνει όχι μόνο ότι κάτι εξελίσσεται, αλλά και, κατά προσέγγιση, τι είναι· γίνεται έτσι διαγνωστικό εργαλείο, όχι απλώς ανιχνευτής.
Τι αλλάζει η αναφορά ανά τρόπο λειτουργίας
Οι δύο αστοχίες που περιγράφηκαν στην αρχή δεν είναι δύο ξεχωριστά προβλήματα με δύο ξεχωριστές λύσεις. Οι ψευδοσυναγερμοί που γεννά η αλλαγή των συνθηκών, και οι πρώιμες βλάβες που χάνονται μέσα σε ένα άθροισμα, είναι το ίδιο πρόβλημα ιδωμένο δύο φορές: ένας μόνο αριθμός, συγκρινόμενος με ένα μόνο όριο, δεν μπορεί να περιγράψει ένα μηχάνημα που κανονικά δουλεύει σε περισσότερες από μία καταστάσεις. Κι όταν ανεβάζεις το όριο για να πάψει η πρώτη αστοχία, βαθαίνεις τη δεύτερη.
Η μέθοδος απαντά και στα δύο αφαιρώντας την παραδοχή που τα γέννησε. Αντί για ένα όριο ανά μηχάνημα, ορίζει τι σημαίνει «υγιές» χωριστά μέσα σε κάθε τρόπο λειτουργίας που το μηχάνημα πράγματι χρησιμοποιεί, με βάση τα ίδια του τα δεδομένα και όχι μια τιμή διαλεγμένη εκ των προτέρων. Μέσα σε κάθε τρόπο λειτουργίας, η κρίση μετατοπίζεται από τη συνολική ενέργεια στη μορφή του φάσματος σε στενή ζώνη: κάθε κορυφή συγκρίνεται με τη δική της εκμαθημένη αναφορά, ώστε μια μεταβολή συγκεντρωμένη σε μία συχνότητα να καταγράφεται ως μεταβολή, αντί να χάνεται μέσα σε έναν μέσο όρο. Η κατάσταση Elevated που προκύπτει στέκεται κάτω από τα επίπεδα Minor και Major του ISO 20816 και έχει διαφορετικό νόημα: δεν λέει «σταματήστε το μηχάνημα», αλλά ότι το φάσμα δεν μοιάζει πια με το ίδιο του το παρελθόν, ενώ η συχνότητα της απόκλισης δείχνει πού να κοιτάξει κανείς.
Τίποτα από αυτά δεν αντικαθιστά την αξιολόγηση της συνολικής στάθμης, ούτε φιλοδοξεί να το κάνει. Το όριο στη συνολική στάθμη παραμένει το σωστό εργαλείο για το ερώτημα που απαντά: αν οι κραδασμοί ενός μηχανήματος είναι αποδεκτοί σε απόλυτους όρους. Η αναφορά ανά τρόπο λειτουργίας προσθέτει το ερώτημα που η συνολική στάθμη δεν μπορεί να απαντήσει: αν αυτό το μηχάνημα, σε αυτές τις συνθήκες, μοιάζει ακόμη με τον εαυτό του. Σε μηχανήματα σταθερών στροφών, το ερώτημα αυτό απαντιέται εδώ και καιρό με όρια σε στενές ζώνες. Επεκτείνοντάς το σε μηχανήματα όπου οι στροφές και το φορτίο αλλάζουν, η ίδια έγκαιρη προειδοποίηση, δεμένη με συγκεκριμένη συχνότητα, φτάνει σε μια κατηγορία μηχανημάτων (αντλίες και συμπιεστές με ρυθμιστή στροφών, μηχανήματα που ακολουθούν τη ζήτηση) που καταλαμβάνει ολοένα μεγαλύτερο μέρος των εγκαταστάσεων και ήταν ως τώρα η πιο δύσκολη να προστατευθεί σωστά.
Ο Δημήτρης Σουσούνης είναι μαθηματικός και μηχανικός. Τα ενδιαφέροντα του περιλαμβάνουν εφαρμογή αριθμητικών μεθόδων στην παρακολούθηση κατάστασης και την προβλεπτική συντήρηση ηλεκτρομηχανολογικού εξοπλισμού. Είναι διπλωματούχος της Σχολής Εφαρμοσμένων Μαθηματικών και Φυσικών Επιστημών του ΕΜΠ και κάτοχος μεταπτυχιακού από το Τεχνικό Πανεπιστήμιο της Δανίας.
