Το σύστημα παρακολούθησης κατάστασης της Arpedon. Το Maintnode παρακολουθεί τον εξοπλισμό που δεν σταματά ποτέ, το WearDC πηγαίνει στη διαδρομή με τον τεχνικό, και η εφαρμογή Mechbase με το Mechbase web τα μετατρέπουν σε μία κατάσταση υγείας ανά μηχανή, με τα δεδομένα πίσω της.
Δύο είσοδοι. Ένα αρχείο.
Κάθε μηχανή παρακολουθείται με δύο τρόπους. Το Maintnode, μόνιμα εγκατεστημένο, στέλνει συνεχώς κραδασμούς, θερμοκρασίες και τιμές διεργασίας. Οι τεχνικοί εκτελούν προγραμματισμένες διαδρομές με το WearDC και την εφαρμογή Mechbase, καταγράφοντας μετρήσεις, φωτογραφίες και μη συμμορφώσεις χωρίς σύνδεση.
Και τα δύο δένουν στην ίδια μηχανή. Και τα δύο κινούν την ίδια κατάσταση υγείας. Και τα δύο καταλήγουν στο ίδιο χρονολογημένο ιστορικό, ώστε μια κυματομορφή από τη νυχτερινή βάρδια και μια σημείωση επιθεώρησης από το πρωί να αποτελούν ένα αρχείο.
Πώς δένουν τα κομμάτια

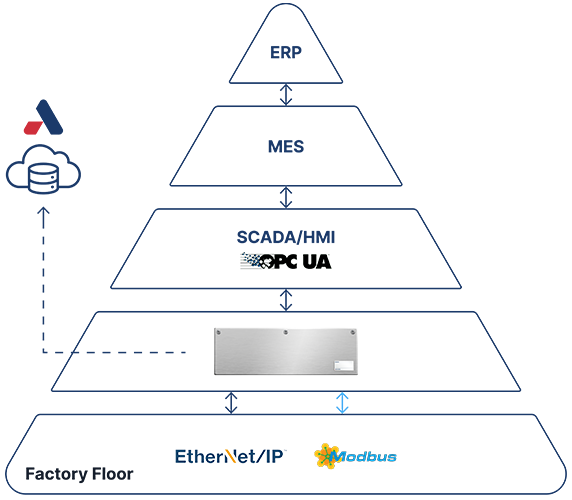

Μόνιμοι αισθητήρες και PLC τροφοδοτούν το Maintnode. Οι διαδρομές τροφοδοτούν το WearDC μέσω της εφαρμογής Mechbase. Όλα συναντιούνται στο Mechbase web και φεύγουν από εκεί ως εντολή εργασίας.
Μόνιμοι αισθητήρες, PLC, αναλυτές ισχύος
IEPE, 4-20 mA, ±10 V, Modbus, OPC-UA
Διαδρομές
Κραδασμοί, υπέρηχοι, ρεύμα, θερμοκρασία, FLIR, οπτικός έλεγχος
Μόνιμος κόμβος. Δειγματοληπτεί, αποθηκεύει τοπικά, στέλνει.
Φορητή συλλογή δεδομένων στο κινητό του τεχνικού.
Μία κατάσταση υγείας ανά μηχανή. Κυματομορφές, φάσματα, στατιστικοί συναγερμοί, διαδρομές, αναφορές.
CMMS · ERP · BI · MQTT
Maintnode
Μόνιμο · Συνεχές · 24/7
Ο κόμβος για τον εξοπλισμό που δεν σταματά ποτέ: σπαστήρες, συμπιεστές, κρίσιμες αντλίες, ηλεκτρικοί πίνακες. Μόνιμα εγκατεστημένο, μιλά με αισθητήρες, τα PLC και τους αναλυτές ισχύος σας, στέλνει στο Mechbase. Το μόνο που χρειάζεται επιτόπου είναι τροφοδοσία και δίκτυο.
- Ανεξάρτητο αισθητήρα
- Επιταχυνσιόμετρα IEPE, υπέρηχοι, 0-10 V και 4-20 mA: πίεση, θερμοκρασία, στροφές, ρεύμα. Ένας κόμβος, κάθε μέγεθος.
- Μιλά με τη γραμμή σας
- Modbus RTU/TCP και OPC-UA. PLC, αναλυτές ισχύος, αυτοματισμοί. Μετρήσεις και δεδομένα διεργασίας δίπλα δίπλα, ώστε οι ώρες λειτουργίας και το φορτίο να φτάνουν μαζί με τους κραδασμούς.
- Στέλνει στο Mechbase
- Οι μετρήσεις μπαίνουν σε ουρά στη συσκευή, ατομικές τοπικές εγγραφές, αποστολή στο παρασκήνιο. Μια πτώση δικτύου δεν χάνει ποτέ μέτρηση.
- Αυτόματες εντολές εργασίας
- Με την υπέρβαση ορίου δημιουργείται αυτόματα εντολή εργασίας στο CMMS, το ERP ή το business analytics σας.
WearDC
Φορητό · Σε διαδρομές
Για τον εξοπλισμό που επισκέπτεστε. Ο τεχνικός ανοίγει τη διαδρομή στην εφαρμογή Mechbase, σκανάρει το QR στη μηχανή, ακολουθεί φωτογραφίες και οδηγίες στην οθόνη. Κραδασμοί, υπέρηχοι, θερμογραφία και οπτικοί έλεγχοι, καταγεγραμμένα τόσο καθαρά που μπορεί να τα πάρει ο καθένας.
- Πολλά μεγέθη, μία συσκευή
- Κραδασμοί, υπέρηχοι, ρεύμα, θερμοκρασία, στροφές και οποιοσδήποτε αισθητήρας 0-10 V ή 4-20 mA. Συν θερμογραφία FLIR και οπτικός έλεγχος στην ίδια διαδρομή. Η εφαρμογή σας λέει ποιους αισθητήρες χρειάζεται η διαδρομή, ώστε να κουβαλάτε μόνο αυτούς.
- Διαδρομές που εκτελεί ο καθένας
- Φωτογραφίες, σχέδια και οδηγίες βήμα προς βήμα στο κινητό. Οι νέοι τεχνικοί παίρνουν έγκυρες μετρήσεις από την πρώτη μέρα, και κάθε μέτρηση καταλήγει στο ίδιο σημείο μέτρησης με τους μόνιμους αισθητήρες.
Εφαρμογή Mechbase
iOS · Android · Λειτουργία χωρίς σύνδεση
Τα περισσότερα λογισμικά επιθεώρησης καταγράφουν ό,τι πληκτρολόγησε κάποιος. Η εφαρμογή Mechbase καταγράφει ζωντανά δεδομένα οργάνων. Εγγενής iOS και Android, με προτεραιότητα στη λειτουργία χωρίς σύνδεση: οι διαδρομές εκτελούνται χωρίς δίκτυο και συγχρονίζονται μόλις επανασυνδεθούν. Οδηγεί το WearDC, συνδέεται με θερμοκάμερα FLIR για ζωντανή θερμική απεικόνιση με αυτόματο εντοπισμό θερμών σημείων, ή με επιταχυνσιόμετρο Bluetooth για πλήρη υπογραφή κραδασμών πάνω στη μηχανή. Κάθε καταγραφή δένει στα ίδια σημεία μέτρησης και τις ίδιες τάσεις με τους μόνιμους αισθητήρες.
Διαδρομές, χωρίς σύνδεση
Θερμογραφία, FLIR
Κραδασμοί, Bluetooth
Mechbase web
Web · Διασυνδέσεις
Μία κατάσταση υγείας ανά μηχανή. Υπολογισμένη, όχι ορισμένη με το χέρι.
Κάθε μηχανή βρίσκεται σε μία από τέσσερις καταστάσεις υγείας. Το Mechbase υπολογίζει την κατάσταση από μετρήσεις και επιθεωρήσεις και χρονοσημαίνει κάθε αλλαγή. Δεν την ορίζετε ποτέ με το χέρι, οπότε ο αριθμός των κρίσιμων είναι ζωντανή λίστα εργασιών και κάθε τιμή ανάγεται σε χρονολογημένη μέτρηση.
Εντός φυσιολογικών ορίων.
Πρώιμη απόκλιση. Επανεξέταση.
Επιδείνωση. Προγραμματίστε εργασία.
Άμεση ενέργεια.
Το Needs Attention είναι η ιεραρχημένη λίστα εργασιών.
Το Recent activity είναι το χρονολογημένο αρχείο κάθε αλλαγής κατάστασης.
Τι κάνει η πλατφόρμα με τα δεδομένα
Ανάλυση μετρήσεων
Κραδασμοί, υπέρηχοι, ρεύμα, τάση και πίεση, το καθένα επεξεργασμένο για τις υπογραφές βλάβης που μετρούν, όχι απλός έλεγχος ορίου. Κάθε μέτρηση κρατά ολόκληρο το σήμα: κυματομορφή, φάσμα, περιβάλλουσα και τα τυπικά μεγέθη (RMS, crest factor, peak-to-peak, true peak), και τα ακατέργαστα δεδομένα εξάγονται για δική σας ανάλυση.
Χρήση και απόδοση
Μετρήστε πώς λειτουργεί ο εξοπλισμός και καταγράψτε τις πραγματικές ώρες λειτουργίας, μαζί με τα δεδομένα κατάστασης και όχι σε ξεχωριστό εργαλείο.
Τα συμβάντα από κοντά
Δείτε ακριβώς τι έκανε η μηχανή πριν και μετά από έναν συναγερμό, μέτρηση προς μέτρηση, με κάθε χρονοσήμανση ανέπαφη.
Ενεργήστε σε ό,τι βρίσκετε
Η υπέρβαση ορίου ανοίγει αυτόματα μη συμμόρφωση στον εξοπλισμό, με τις μετρήσεις που την προκάλεσαν συνημμένες, ώστε κάθε απόφαση να στηρίζεται σε δεδομένα και όχι σε εικασίες.
Μέσα στο CMMS σας
Η ομάδα σας κρατά τα συστήματα που ήδη χρησιμοποιεί. Το Mechbase συγχρονίζεται με το CMMS στο παρασκήνιο, ώστε τα ευρήματα να γίνονται εντολές εργασίας εκεί όπου ήδη γίνεται ο προγραμματισμός.
Από την υγεία της εγκατάστασης ως την κυματομορφή
Η ιεραρχία έχει πέντε επίπεδα: Εγκατάσταση, Τμήμα, Ζώνη, Μηχανή, Σημείο μέτρησης. Κατεβείτε από την υγεία όλης της εγκατάστασης στο σημείο που κίνησε μια μηχανή, στην τάση πίσω από την αλλαγή και στην ακατέργαστη κυματομορφή πίσω από κάθε μέτρηση.
Η μηχανή και η υγεία της.
Τα σημεία μέτρησής της.

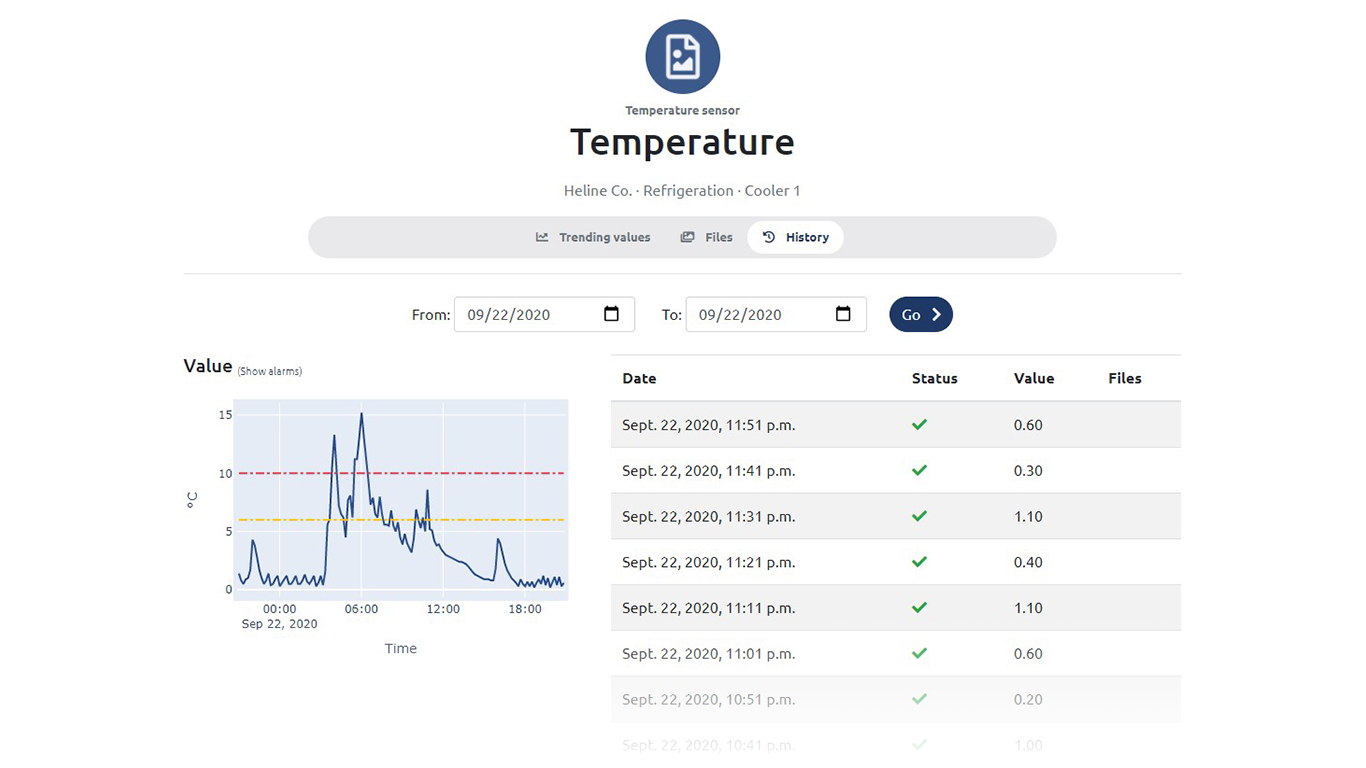

Ένα σημείο, οι μετρήσεις και η τάση του.
Συναγερμοί που μαθαίνουν τη μηχανή
Σε μηχανή με μεταβλητές στροφές και φορτίο, ένα μόνο όριο κραδασμών δεν ξεχωρίζει τη γρηγορότερη λειτουργία από τη βλάβη. Ανεβάστε το για να κόψετε τους ψευδοσυναγερμούς και χάνετε τους πρώιμους.
Το Mechbase μαθαίνει τις κανονικές καταστάσεις λειτουργίας κάθε μηχανής από τα δικά της υγιή δεδομένα, με κλειδί τη συχνότητα άξονα, και χτίζει για κάθε κατάσταση περιβάλλουσα ορίων ανά κορυφή που ακολουθεί το σχήμα του υγιούς φάσματος.
Παρακολουθεί το σχήμα, όχι μόνο τη στάθμη. Όταν ανεβαίνει μία ζώνη, μια συχνότητα εδράνου ή εμπλοκής οδόντων ενώ το υπόλοιπο φάσμα μένει σταθερό, σηκώνει πρώιμη σημαία πολύ πριν η ολική ταχύτητα φτάσει σε συμβατικό συναγερμό. Η συχνότητα που παραβίασε το όριο δείχνει την πιθανή αιτία: δακτύλιοι εδράνου, αζυγοσταθμία στις στροφές λειτουργίας, χαλαρότητα ως σειρά αρμονικών.
Εντοπισμός, με προβάδισμα στη διάγνωση.
Μια στενοζωνική κορυφή παραβιάζει τη μαθημένη βάση της και σηκώνει πρώιμη κατάσταση, εβδομάδες πριν η ολική ταχύτητα ανέβει στις ζώνες συναγερμού.
Διασυνδέεται με ό,τι ήδη τρέχετε
Το Mechbase εκθέτει REST API. Η υπέρβαση ορίου στέλνει αυτόματα εντολή εργασίας στο CMMS ή το ERP σας. Διαβάζει Modbus και OPC-UA και δημοσιεύει μέσω MQTT, δένοντας με τα υπάρχοντα συστήματά σας αντί να προσθέτει άλλο ένα απομονωμένο σύστημα δεδομένων.
SQL · REST · Modbus · OPC-UA · MQTT · CMMS
Πιάστηκε πριν χαλάσει
Η απόδειξη είναι στις ημερομηνίες. Μία μηχανή, ένα ίχνος διαβασμένο απευθείας από το ιστορικό, χωρίς διορθώσεις και χωρίς εκ των υστέρων γνώση.
Χτισμένο σε είκοσι χρόνια μέσα σε βιομηχανικές εγκαταστάσεις, τρέχει σήμερα σε ενέργεια, πετρέλαιο και αέριο, τρόφιμα και ποτά, βαριά βιομηχανία, ανακύκλωση και ναυτιλία.
Προδιαγραφές
| Maintnode | WearDC | |
|---|---|---|
| Εγκατάσταση | Μόνιμη, 24/7 | Φορητή, σε διαδρομές, με τον τεχνικό |
| Ρυθμός δειγματοληψίας | 100 kHz μέγιστος | 300 kHz μέγιστος |
| Κανάλια | 16 | 8 μονού τερματισμού, 16-bit, ταυτόχρονη δειγματοληψία |
| Αναλογικές είσοδοι | ±10 V, 4-20 mA, IEPE | ±10 V, 4-20 mA, IEPE, αντίσταση εισόδου 100 MΩ |
| Τροφοδοσία αισθητήρων | Σταθερό ρεύμα IEPE | +22 V, +12 V, +5 V |
| Ψηφιακές είσοδοι και δίαυλοι | Ψηφιακές είσοδοι, μετρητής συμβάντων, Modbus RTU/TCP, OPC-UA | Μετρητής συμβάντων |
| Έξοδοι και διεπαφή | Modbus RTU/TCP, OPC-UA, MQTT, Ethernet 10/100 (IEEE 1588) | USB σε κινητό Android 10+ με την εφαρμογή Mechbase |
| Συμβατοί αισθητήρες | Τυποποιημένα IEPE (IEEE 1451.4) βιομηχανικά επιταχυνσιόμετρα, όργανα υπερήχων UE Systems Ultraprobe, αισθητήρες 0-10 V και 4-20 mA για στροφές, στατική και δυναμική πίεση, θερμοκρασία, υπέρυθρη ακτινοβολία, υγρασία, τάση και ρεύμα, δύναμη, ροπή, παραμόρφωση | |
| Επεξεργασία και αποθήκευση | 1.2 GHz τετραπύρηνος ARM Cortex-A53, 2 GB RAM, 16 GB αποθηκευτικός χώρος, τοπική ουρά μετρήσεων | Στέλνει στο κινητό, η εφαρμογή Mechbase αποθηκεύει τις διαδρομές χωρίς σύνδεση |
| Τροφοδοσία | 9-29 V DC | 3400 mAh Li-ion, 8 ώρες τυπικά, φορτιστής 5 V 1 A |
| Περίβλημα | Σταθερό περίβλημα, μόνιμης εγκατάστασης | ABS (UL 94 HB), IP54, 150 × 200 × 54 mm, 330 g, πτώση 1.5 m σε σκυρόδεμα με προστατευτικό |
| Συνθήκες λειτουργίας | Συνεχής λειτουργία, 24/7 | 0 έως 50 °C, 20 έως 85 % σχετική υγρασία, μη συμπυκνούμενη |
| Συμμορφώσεις | Οδηγίες ΕΕ, RoHS, EN 61010-1:2010, EN 61010-2-032, EN 61010-2-033:2012, EN 61010-031:2015, EN 61326-1:2013, EN 61326-2-2:2013, EN 61326-2-3:2013. Ιεράρχηση και ταξινόμηση: ΣΤΑΚΟΔ 2008 (NACE Rev.2), ISO 13373-2:2016, ISO 14224:2006, MIMOSA | |
| Εφαρμογή Mechbase | Εγγενής iOS και Android, λειτουργία χωρίς σύνδεση. Οδηγεί το WearDC, θερμοκάμερες FLIR και επιταχυνσιόμετρα Bluetooth. Κωδικοί QR στα σημεία μέτρησης. | |
| Mechbase web | Διαδικτυακή πλατφόρμα. Κυματομορφή, φάσμα, περιβάλλουσα και μεγέθη ανά μέτρηση, βάσεις ανά κατάσταση λειτουργίας και στατιστικοί συναγερμοί, ιεραρχία πέντε επιπέδων, REST API, συγχρονισμός εντολών εργασίας με CMMS και ERP (AIMMS/Atlantis, Coswin 8i/Siveco και άλλα κατόπιν αιτήματος). | |
Πελάτες και πιστοποιήσεις
Κλείστε επίδειξη σε πραγματικά δεδομένα
ΕπικοινωνίαΛειτουργήστε το εργοστάσιο με τεκμήρια, όχι με το ημερολόγιο
Κάθε μηχανή έχει ζωντανή κατάσταση υγείας, υπολογισμένη από τα δεδομένα και τη διαδρομή, με το ίχνος που την έφερε εκεί. Αυτή είναι η διαφορά ανάμεσα στο να προγραμματίζεις την επισκευή και στο να αντιδράς στη βλάβη.
